Online Überwachung von Schienenfehlstellen im ÖPNV

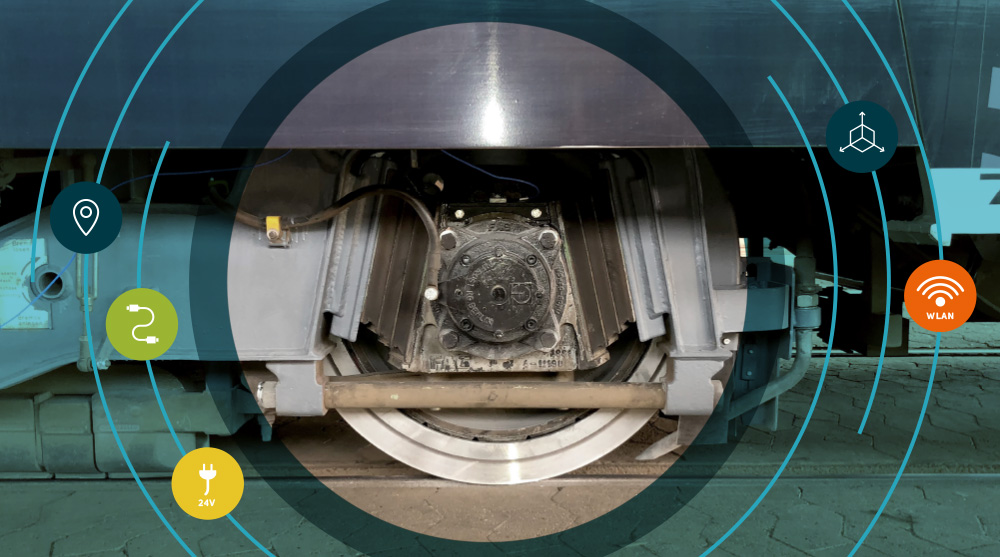

Titelbild zum Use Case zur Online Überwachung von Schienenfehlstellen im ÖPNV

Zielsetzung

Zustandsüberwachung des ÖPNV Gleisnetzes durch automatische und kontinuierliche Lokalisierung und Bewertung von Schienenfehlstellen

Kunde

Rheinbahn AG

Zeitraum

In Betrieb seit 2017

Herausforderungen

  • Saubere und trennscharfe Erkennung und Bewertung von Schienenfehlstellen
  • Integration des Messsystems in Fahrzeuge im Regelbetrieb
  • Lokalisierung im Gleisnetz und Darstellung in einem Kartensystem
  • Lokalisierung der Schienenfahrzeuge im Tunnel
  • Von Big Data auf Smart Data an der Edge: Direkte Datenreduktion von Zeitrohdaten auf relevante Fehlstelleninformationen dezentral auf den fahrenden Systemen

Umsetzung

  • Ausstattung mehrerer Züge mit Beschleunigungssensoren an den Radlagern und je einer OnBoard Messbox mit Fähigkeit zum Edge Computing
  • Kontinuierliche Messung und Auswertung von Beschleunigungssignalen und Verknüpfung dieser mit GPS-Positionsdaten
  • Lokalisierung im Tunnel über Bakensystem und Meterzähler
  • Spannungsversorgung über das 24 V Netz der Fahrzeuge
  • Datenreduktion auf relevante Informationen über den lokalen Gleiszustand durch Edge Computing
  • Datenübertragung der zwischengespeicherten Daten per WLAN mittels MQTT sobald sich das Fahrzeug im Betriebshof befindet
  • Kundenorientierte Darstellung der gewonnenen und ausgewerteten Informationen in einem Dashboard

Vorteile

  • Reduzierung von Belastungen am Fahrzeug
  • Reduzierung von Lärmbelästigungen auf Anwohner
  • Fokussierung der Instandhaltungsmaßnahmen
  • Datenreduzierung durch EdgeComputing um den Faktor > 10.000

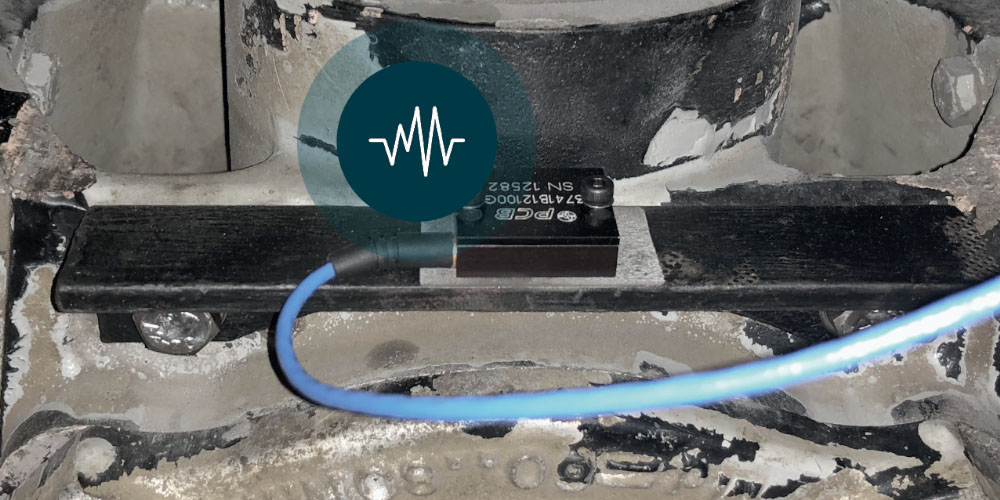

Sensor im Gleisbett

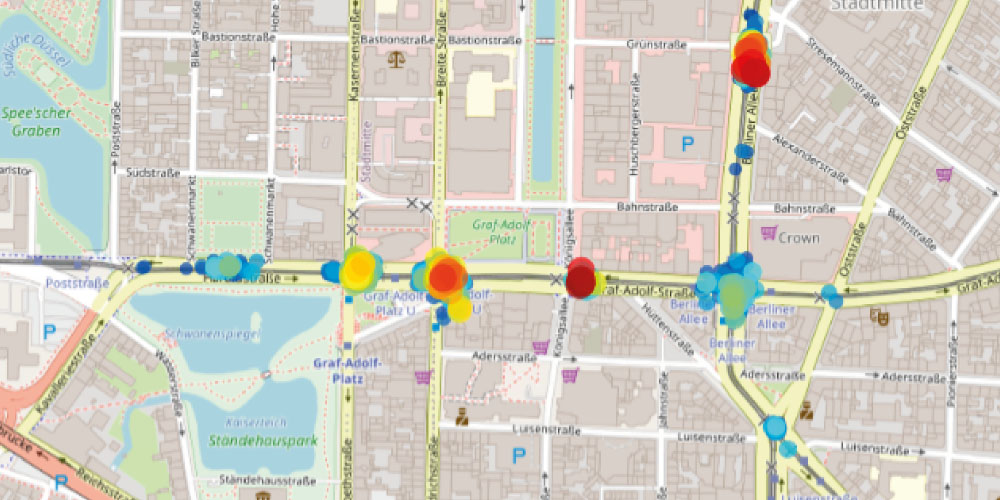

Heatmap zur Analyse von Schienenfehlstellen

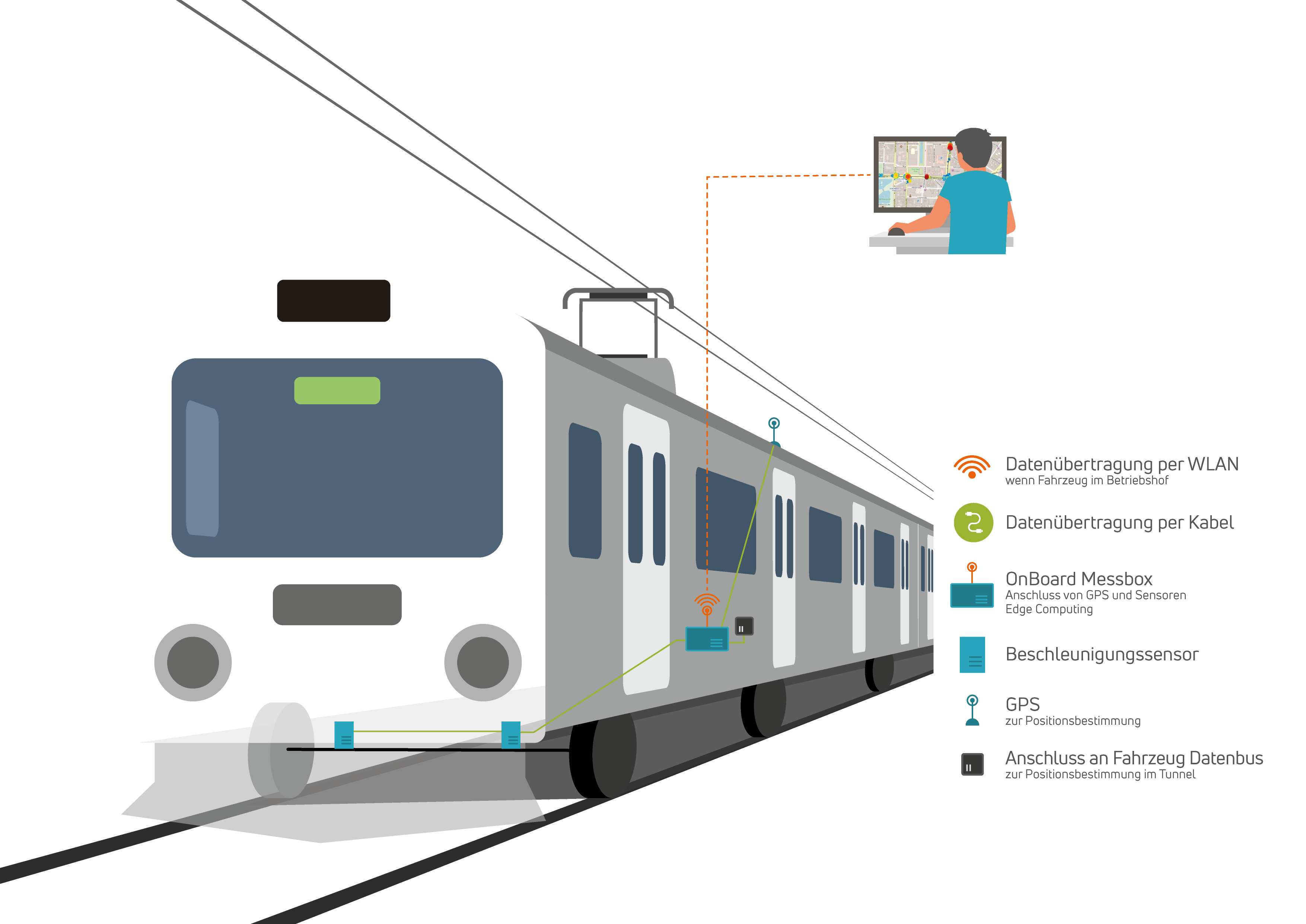

Grafik zur Funktionsweise der Schienenfehlstellenanalyse
Logo Rheinbahn

„Die für die Rheinbahn individuell gestalteten Lösungen von i4M technologies identifizieren Fehlstellen in unserem Gleisnetz zuverlässig bevor wir sie durch Sichtprüfung erkennen können. Dabei liefert das System einen entscheidenden Beitrag zur Reduzierung von Fahrzeugschäden und von Lärmbelastungen für Anwohner. Das flexible Team von i4M sorgt stets für eine schnelle Umsetzung unserer Projekte. Wir können eine Zusammenarbeit sehr empfehlen.“

Jörg Klaeden

Prokurist, Bereichsleiter Fahrzeuge, Stellv. Betriebsleiter BOStrab u. BOKraft.

Rheinbahn AG
