Condition Monitoring einer Schleifmaschine – Realisierung einer "fühlenden Schleifspindel" durch integrierte Sensoren

Zielsetzung

Kabellose Integration von Funksensoren in eine Schleifspindel einer Werkzeugmaschine zur Messung auftretender Schwingungen und Kräfte während des Schleifprozesses

‍

Kunde

Institut für Fertigungstechnik und Werkzeugmaschinen, Leibniz Universität Hannover

‍

Zeitraum

2021 / 2022

‍

Herausforderungen

• Äußerst kleiner Bauraum (30 x 5 x 5-8,5) mm
• Akkuladung ohne Umrüsten der Maschine
• Beständigkeit der Elektronik gegen hohe Temperaturen (85°C)
• Kabellose Datenübertragung aus dem Inneren der Maschine
• Elektromagnetische Störungen durch den zusätzlichen Erodierprozess und den Spindelantrieb

‍

Umsetzung

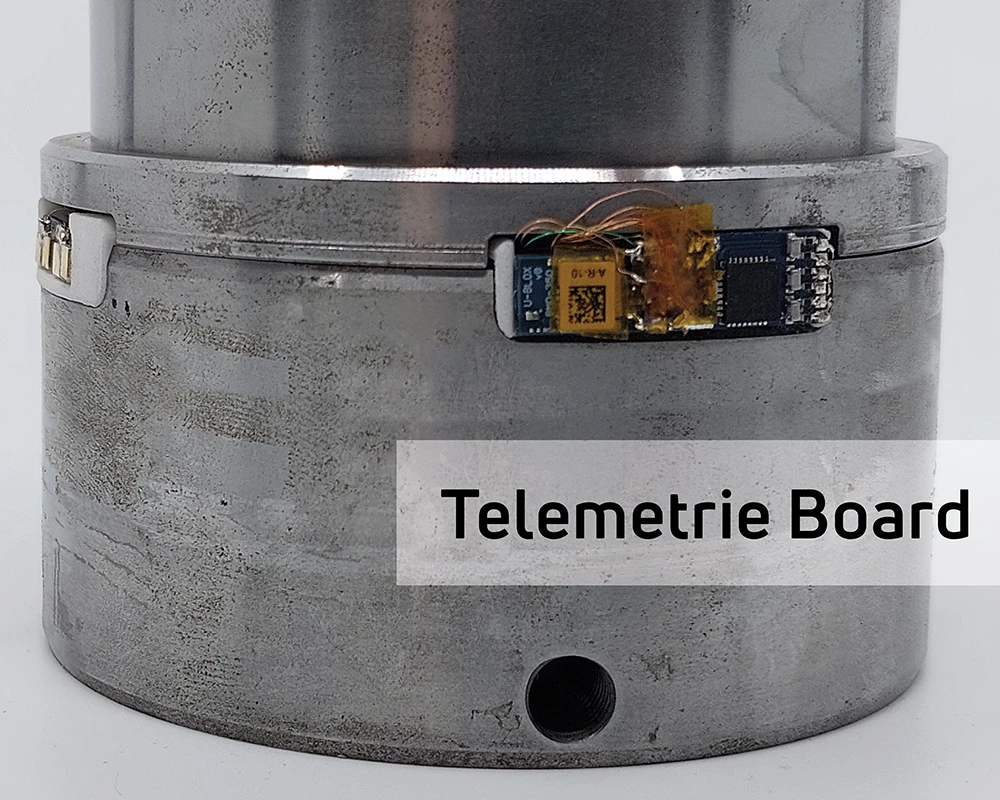

• Integration eines kabellosen Messsystems in vier winzigen Aussparungen einer Schleifspindel

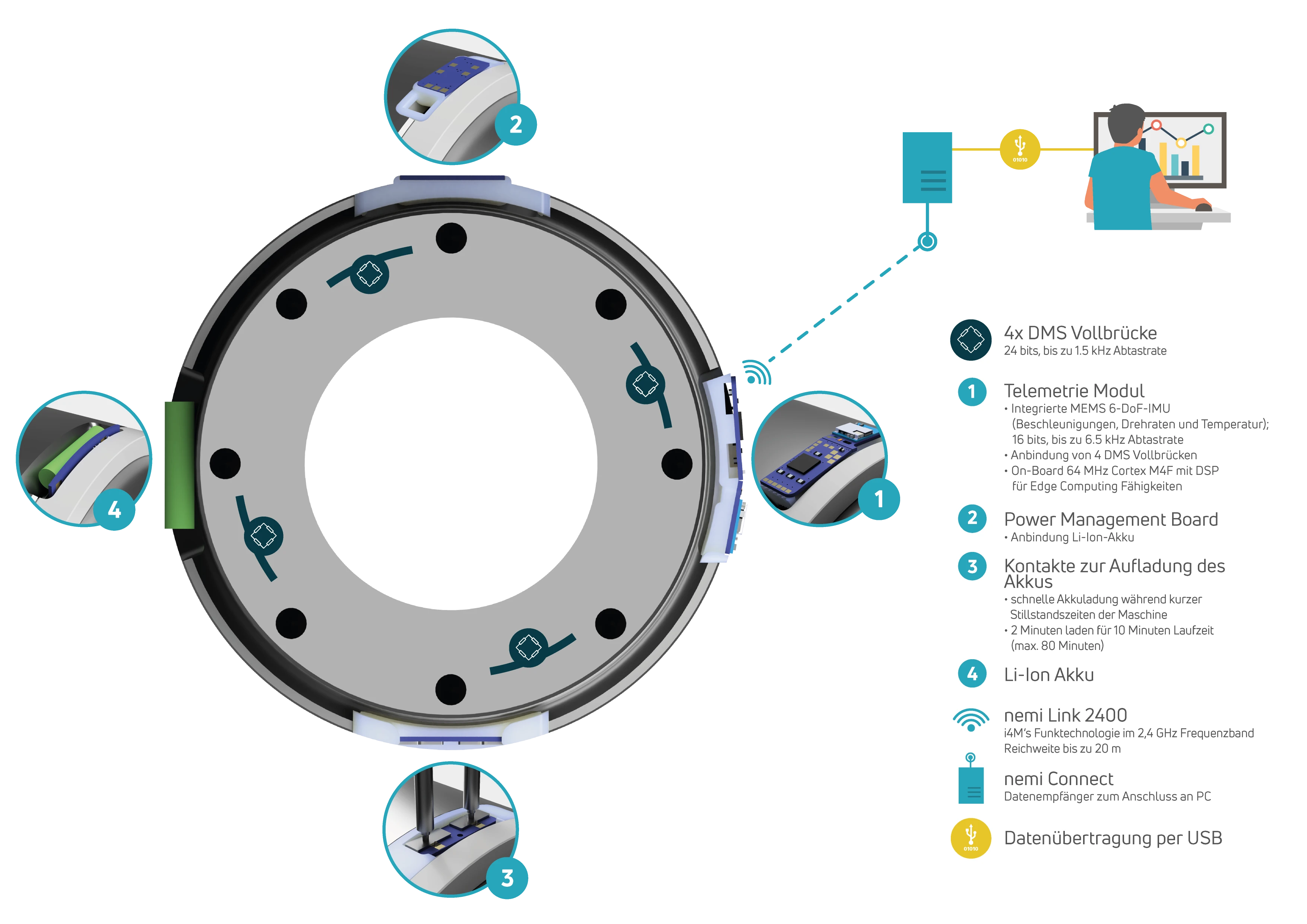

• Entwicklung einer Platine zur Datenerfassung (DAQ) und Datenübertragung mit integrierter MEMS 6-DoF-IMU zur Messung von Beschleunigungen, Drehraten und der Temperatur (16 bits, bis zu 6,5 kHz Abtastrate) sowie zum Anschluss von 4 Halbleiter – DMS Vollbrücken (24 bits, bis zu 1,5 kHz Abtastrate)
• Entwicklung einer Platine als Power-Management-Board zur Anbindung des Li-Ion-Akkus

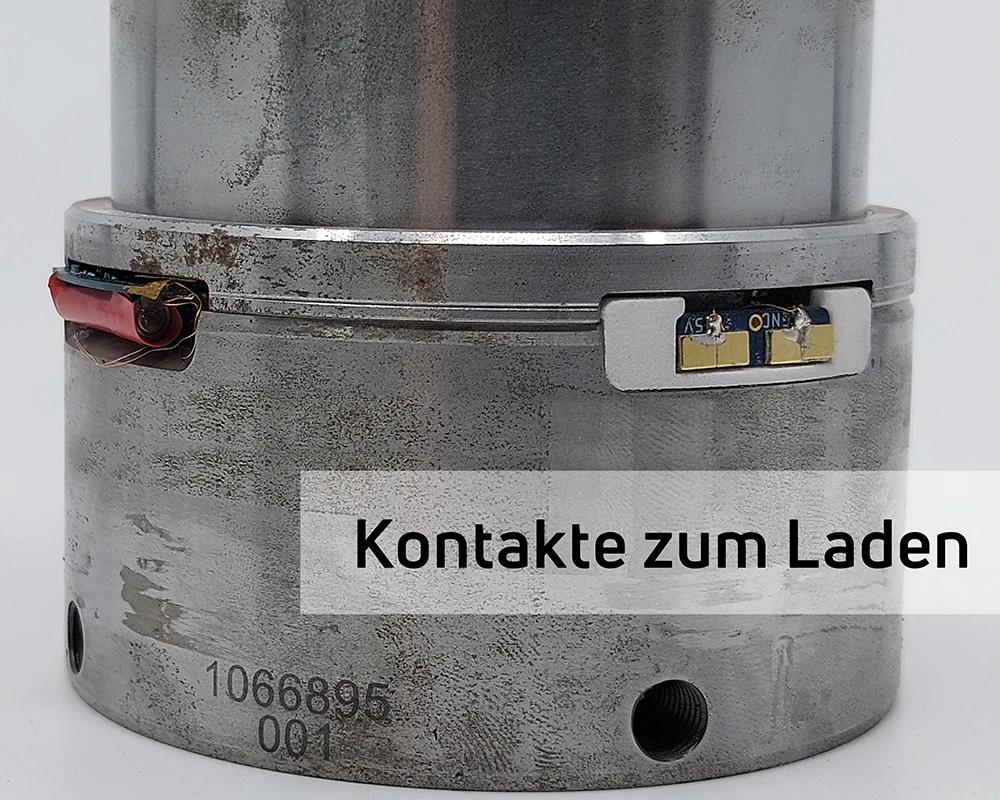

• Bei Stillstand der Maschine: Autonomer Anschluss einer Spannungsquelle über einen Taststift zur Ladung des Li-Ion-Akkus mit hoher Ladeleistung (2 Minuten Akku laden für 8 Minuten Laufzeit, max. 80 Minuten)
• Kabellose Datenübertragung über Platinen-integrierte Antenne per 2,4 GHz Funkverbindung zu einem Empfangsmodul nemi Connect

‍

Vorteile

• Strukturintegriertes Messen von Zustandsdaten einer autonomen Werkzeugmaschine
• Abbildung sensitiver Eigenschaften durch integrierte Sensoren
• Zuverlässige kabellose Datenübertragung auch durch Dichtung und Gehäuse der Werkzeugmaschine
• Serientaugliches Energieversorgungskonzept
• Autonome, schnelle Akkuladung während kurzer Stillstandszeiten der Werkzeugmaschine
• Hohe Messdatenqualität /niedriges Rauschen durch Energieversorgung per Akku

‍

Eingesetzte nemione^® Produkte

• nemi Connect
